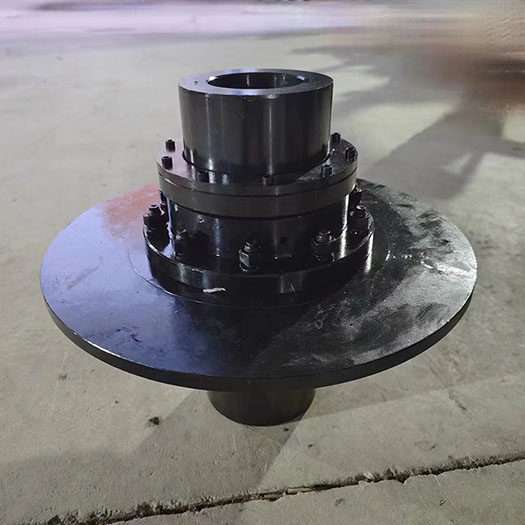

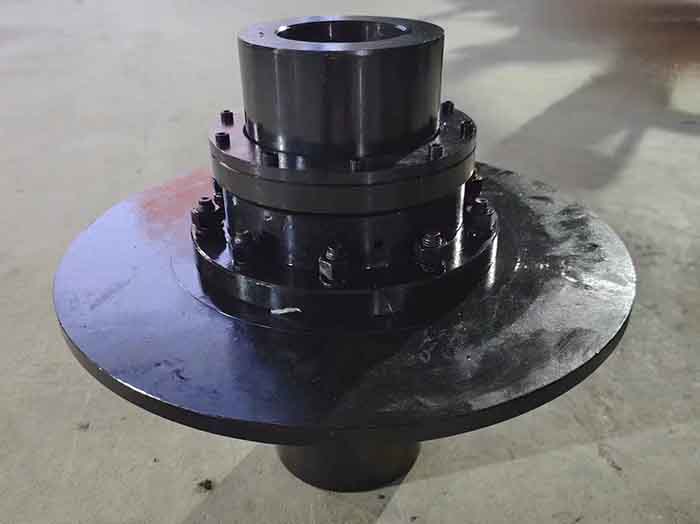

WGP型带制动盘鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移，可改变齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。 该联轴器适用于联接水平两同轴线传动轴系
特点：
1、
WGP型带制动盘鼓型齿式联轴器与普通的齿式联轴器相比，结构简单，组成零件较少，制造较方便，不用齿轮加工机床。传递转矩大，在相同转矩时回转直径大多数比齿式联轴器小，体积小，质量轻，可部分代替齿式联轴器。
2、
WGP型带制动盘鼓型齿式联轴器维修方便，寿命较长，拆下档板即可替换尼龙柱销。尼龙柱销为自润材料，不需润滑，不仅节省润滑油，而且净化工作环境。
3、在某些情况下，WGP型带制动盘鼓型齿式联轴器减振动能差，噪声较大。
结构：
WGP型带制动盘鼓型齿式联轴器主要由制动盘、鼓形齿、端盖、套筒和扭矩传递装置等组成。制动盘通常安装在动力输出轴上，而鼓形齿则安装在接受动力输出的轴上。两者通过鼓形齿的咬合来传递扭矩和旋转运动。
工作原理：
WGP型带制动盘鼓型齿式联轴器的工作原理是基于鼓形齿和制动盘之间的咬合力来传递扭矩和旋转运动。当
联轴器处于工作状态时，制动盘与鼓形齿相互咬合，通过齿面的接触来传递扭矩。制动盘的凹槽与鼓形齿的凸缘形成了一个完整的闭合环，可确保扭矩传递的可靠性和安全性。
